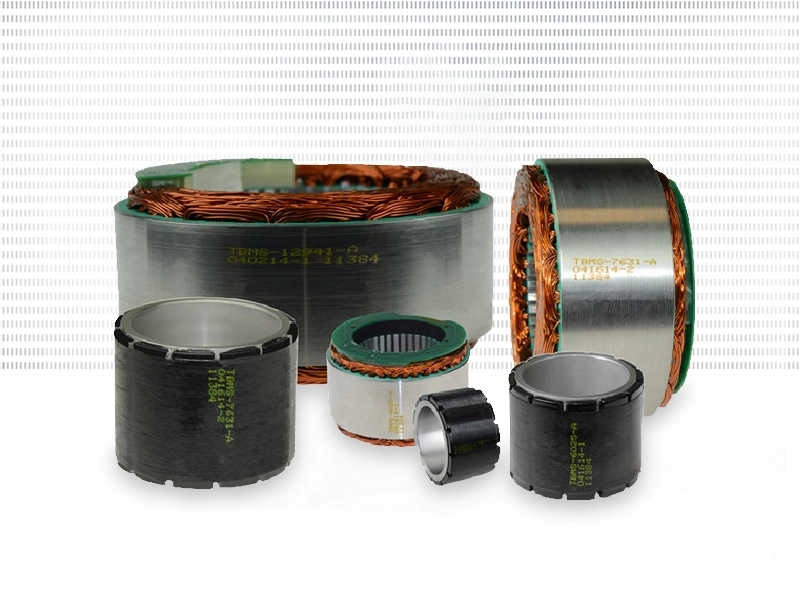

科尔摩根无刷力矩电机TBM基本参数：
- 多种框架尺寸，外径规格从60毫米（2.36英寸）到129毫米（5.08英寸）不等
- 24/48/96 VDC标准优化绕组
- 低齿槽设计
- 在内部绕组温度达到155℃时，依然能够持续运行
- 防腐蚀不锈钢转子
- 转子纤维线缠绕固定
- 激光打标电枢
- 符合RoHS规范
- CE认证（在额定电压下）
科尔摩根无刷力矩电机TBM基本选件：
- 定制绕组
- 锁存型霍尔效应器件（预校准，出厂预装）
| 框架尺寸 | TBM(s)60 | TBM(s)76 | TBM(s)129 |
|---|---|---|---|
| 电机外径mm | 60.35mm | 75.97mm | 128.93mm |
| 通空直径 | 28.70mm | 36.07mm | 55.88mm |
| 连续失速转矩 | 0.41 - 1.16 Nm | 0.99 - 2.39 Nm | 3.12 - 10.3 Nm |
| 峰值失速转矩 | 1.37 - 4.53 Nm | 2.86 - 6.89 Nm | 8.07 - 39.4 Nm |
| 标准叠片段长度 定子尺寸A | 12.70 mm 25.40 mm 50.80 mm | 15.24 mm 30.73 mm 46.23 mm | 13.33 mm 41.28 mm 54.61 mm |
| 额定母线电压（VDC） | 48 VDC | 48 VDC | 100 VDC |
| M最大失速转矩Tc Nm | 1.15 Nm | 2.33 Nm | 10.3 Nm |
| 最大转矩Tp Nm | 5.00 Nm | 6.74 Nm | 36.2 Nm |
| 最大额定转速 | 4300 RPM | 4025 RPM | 2700 RPM |
