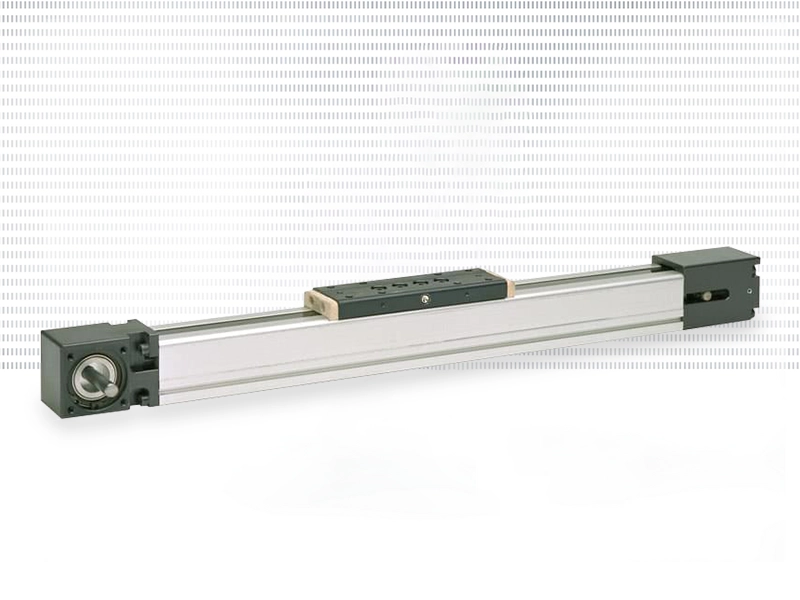

Thomson皮带直线模组WH系列

Thomson WH系列皮带直线运动单元，轮式导向线性单元设计用于高速物料搬运和包装应用，其中吞吐量至关重要。滚轮式导轮轴承和皮带传动允许极高的速度和加速度。

规格/轴尺寸	WH50	WH80	WH120
外形尺寸（宽x高）：mm	50 x 50	80 x 80	120 x 120
皮带类型	16 ATL 5	32 ATL 10	50 ATL 10
最大行程长度：mm	3000	11000	11000
最大线速度：m/s	6.5	10.0	10.0
最大加速度：m/s2	40	40	40
重复精度：± mm	0.05	0.05	0.05
最大输入速度：rpm	3250	3000	2308
工作温度范围：°C（°F）	0 to 80	0 to 80	0 to 80
最大动态负载（Fx）：N 整个单元	670	2700	5000
最大动态负载（Fy）：N 整个单元	415	882	4980
最大动态负载（Fz）：N 整个单元	730	2100	9300
最大动态负载转矩（Mx）：Nm 整个单元	16	75	500
最大动态负载转矩（My）：Nm 整个单元	87	230	930
最大动态负载转矩（Mz）：Nm 整个单元	50	100	500
最大驱动轴力（Frd）：N	150	500	700
最大驱动轴扭矩（Mta）： Nm	17	100	200
滑轮直径：mm	38.2	63.66	82.76
每转行程：mm	120	200	260
重量：kg (lb) 零行程时每100 mm行程每个滑架	3.50 0.44 0.90	8.63 0.93 2.75	17.0 1.64 5.50
