规格/轴的尺寸 | M55 / TF55B | M75 / TF75B | M100 / TF100 |
| 截面尺寸（宽x高）：mm (in) | 58 x 55 | 86 x 75 | 108 x 100 |
| 丝杠类型： | 滚珠丝杠，单螺母 | 滚珠丝杠，单螺母 | 滚珠丝杠，单螺母 |
| 最大行程长度：mm | 3000 | 4000 | 6000 |
| 最大速度：m/s | 1.6 | 1 | 1.25 |
| 最大加速度：m/s2 | 8 (315) | 8 | 8 |
| 重复精度：mm | 0.05 | 0.05 | 0.05 |
| 最大输入速度：rpm （转/s） | 3000 | 3000 | 3000 |
| 温度范围：°C (°F) | -20 +70 | -20 +70 | -20 +70 |
| 最大动态负载 (Fx)：N (lbf) | 1000 | 2500 | 5000 |
| 最大动态负载 (Fy)：N (lbf) | 400 | 1450 | 3000 |
| 最大动态负载 (Fz)：N (lbf) | 400 | 1450 | 3000 |
| 最大动态力矩 Mx：Nm | 9 | 45 | 120 |
| 最大动态力矩 My：Nm | 23 | 80 | 275 |
| 最大动态力矩 Mz：Nm | 23 | 80 | 275 |
| 最大驱动轴力 Frd：N | 200 | 600 | 1000 |
| 最大驱动轴力矩 Mta：Nm | 12 | 30 | 45 |
| 丝杠直径：mm | 16 (0.6) | 20 (0.8) | 25 (1.0) |
| 丝杠导程：mm | 5/10/20 | 5/12.7/20 | 5/10/25 |
| 重量：kg (lb) 零行程单元重量 每100mm行程的重量 滑架的重量 （可选）单丝杠支撑的重量 （可选）双丝杠支撑的重量 | 3.9 0.56 1.2 0.83 1.88 | 6.9 1.05 2.5 1.7 3.58 | 14.3 1.7 4.0 1.86 4.42 |

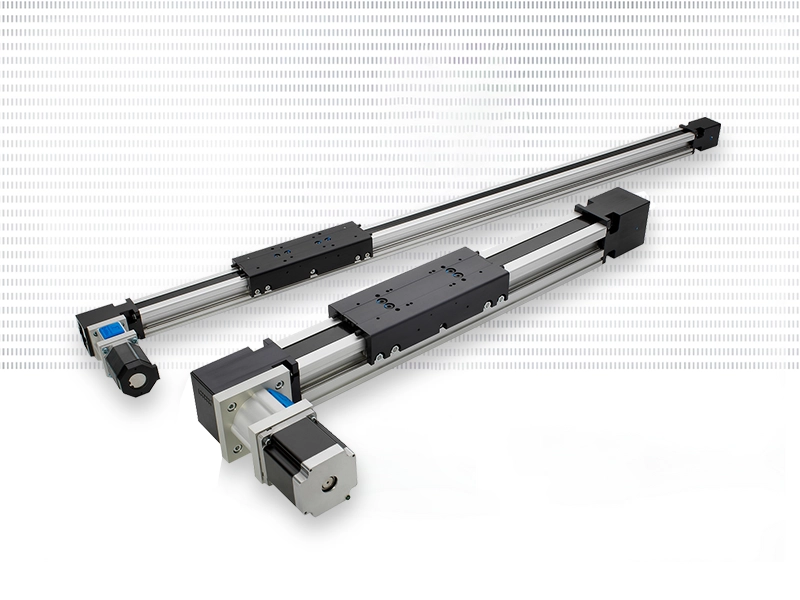

Thomson直线模组滚珠MF/TF系列
温度范围-20℃ +70℃
