30000rpm，转速稳到“无聊”，才是核工业测试台要的极致

在核工业领域，安全从不是一道选择题，而是一条不可逾越的底线。

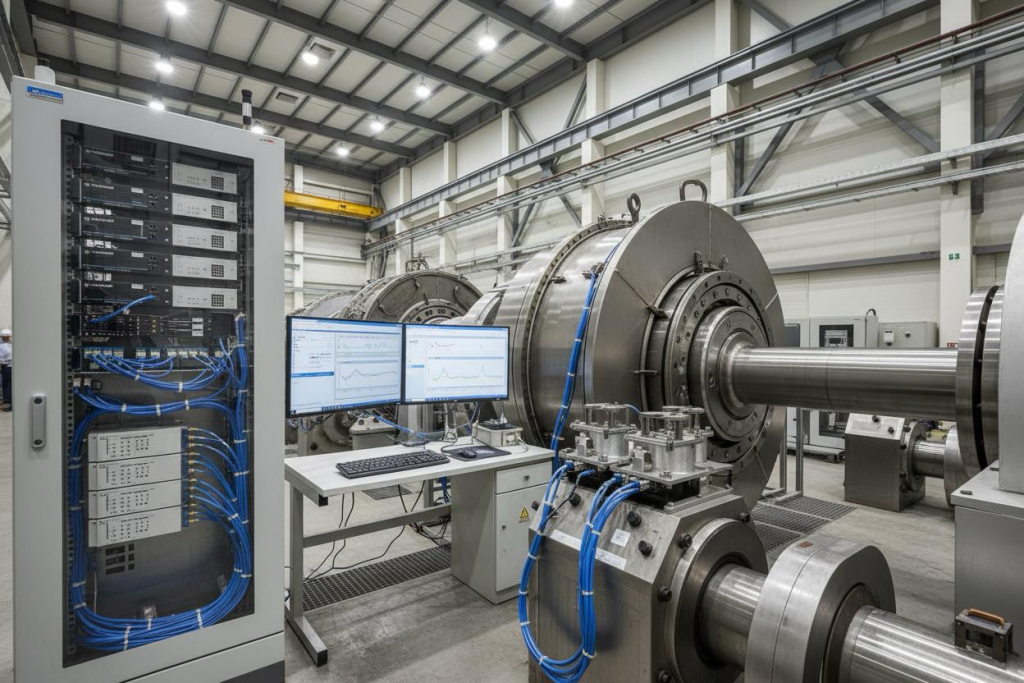

汽轮机、泵组、风机等关键旋转机械的每一次转动，都牵动着整个系统的安全命脉。而守护这条命脉的，正是一套套精密至极的旋转机械监视保护装置——它们实时监测轴振动、转速、轴位移等核心参数，在异常发生的第一时间完成报警与联锁动作，将风险扼杀在萌芽状态。

但很少有人追问：这些“安全卫士”本身，又是如何被验证和标定的？

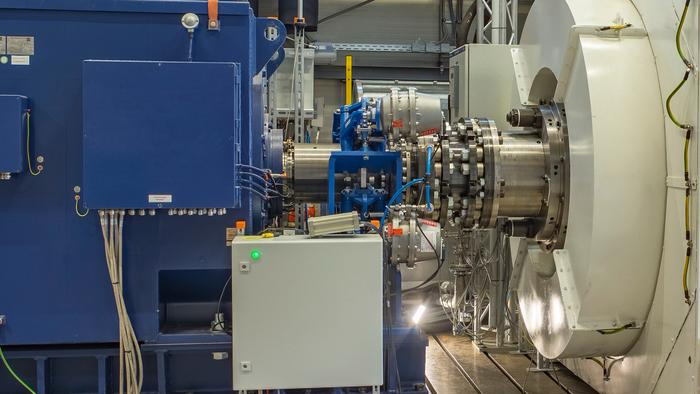

答案藏在一套高性能的旋转模拟测试平台里。而在高速工况下，传统驱动方案的种种短板，正成为制约监视保护装置测试精度与效率的关键瓶颈。

01 行业之痛：高速测试台上，“驱动源”拖了后腿

传统测试平台大多采用异步电机搭配通用变频器。在常规转速下，这套方案尚能应付；一旦转速攀升至万转以上，问题便集中爆发：

• 转速波动大：稳态速度控制精度不足，模拟转速与实际工况存在偏差，直接影响监视装置的标定准确性；
• 动态响应滞后：启停和加减速过程拖沓，无法复现汽轮机甩负荷、快速升降速等真实瞬态过程；
• 本体振动与噪声干扰：电机自身的机械振动和电磁噪声直接“污染”传感器采集链路，振动传感器和转速传感器接收到的信号掺杂了大量驱动端干扰，测试结果的可信度大打折扣。

02 破局之道：森远达BTH1高速伺服系统，直驱30000rpm

面对这一行业级难题，森远达给出了自己的答案：一套专为高速测试场景打造的一体化高速伺服驱动系统。

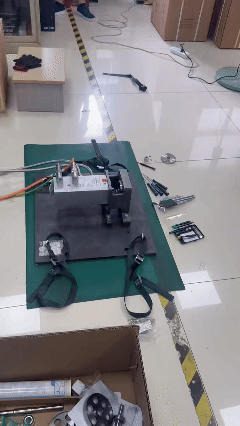

针对客户对高转速、高稳定性、高动态响应和低本体干扰的严苛要求，森远达为该项目提供了 BTH1031-2W30061 高速永磁伺服电机 + SA900-4T11B 高速伺服驱动器 的整体解决方案，以30000rpm的超高转速和优异的稳态精度，重新定义了高速测试平台的驱动标准。

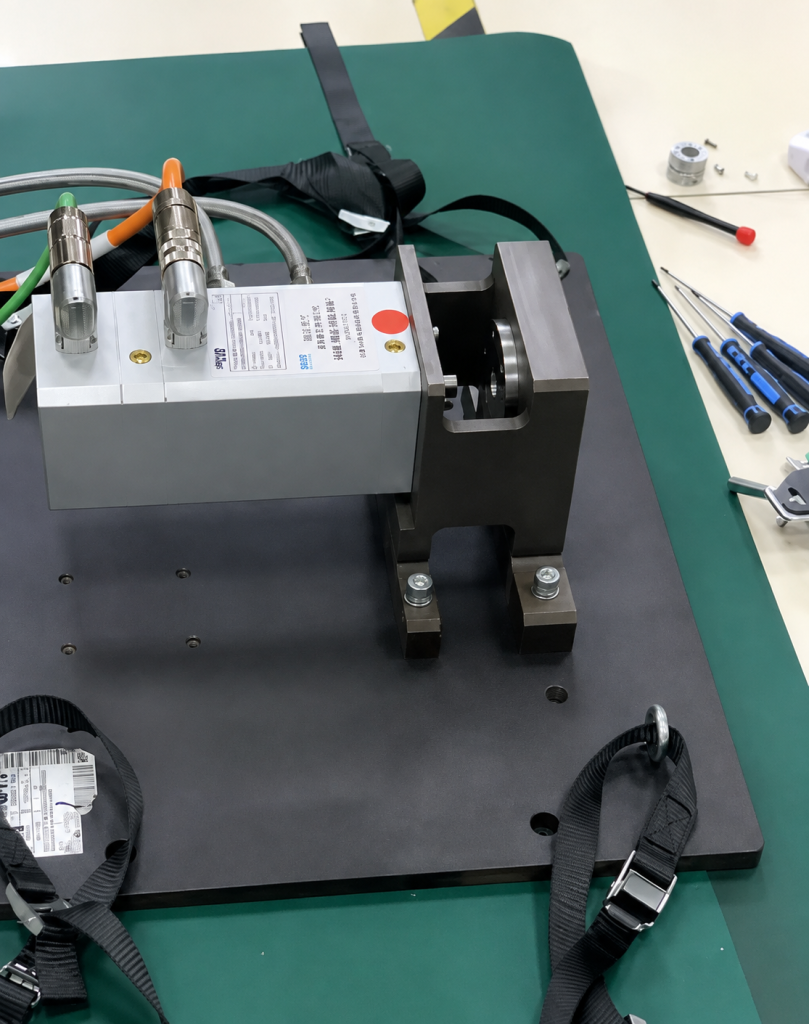

电机核心：BTH1高速系列永磁同步伺服电机

BTH1系列是森远达专为高速测试台设计的高性能驱动核心，融合尖端电磁优化技术与轻量化结构，在超高转速下依然保持出色的动态响应和运行稳定性。

• IPM稀土永磁技术：功率密度高、体积紧凑，以更小的身量输出更强的动力；
• F级绝缘等级：耐热性能优异，从容应对长时间高速运行的温升挑战；
• IP54防护等级（可选配至IP65）：有效抵御工业现场常见的粉尘与溅水；
• 液冷散热设计：冷却液温度控制在5℃至25℃之间，进出水温差不超过5K，确保电机在高转速下持续保持稳定的热状态；
• 多元反馈系统：支持旋转变压器、绝对值编码器等多种选择，配合高性能驱动器实现高精度速度闭环；
• 内置温度传感器：PTC或KTY84实时监控绕组温度，为长周期连续运行提供可靠保护。

驱动搭配：SA900高速伺服驱动器

SA900-4T11B高速伺服驱动器内置先进的高速矢量控制算法，与BTH1系列电机参数深度匹配，实现高带宽、高精度的速度闭环控制。整套系统支持任意多段转速曲线设定，启停迅速、切换平滑，能够高保真地模拟旋转机械在升速、恒速、降速及甩负荷等各种工况下的转速状态。

技术参数一览

项目	参数
电机型号	BTH1031-2W30061
电机系列	BTH1高速系列永磁同步伺服电机
额定功率	4kW
最高转速	30000rpm
电机技术	IPM稀土永磁 / F级绝缘 / 液冷散热
防护等级	IP54（可选配IP65）
反馈元件	旋转变压器 / 绝对值编码器等
温度保护	PTC / KTY84热敏电阻
驱动器型号	SA900-4T11B

03 五大核心价值：为什么选择森远达高速伺服系统？

① 30000rpm高速直达，覆盖全工况测试需求

无需增速齿轮箱等中间传动机构，系统结构简洁可靠，单级直驱即可覆盖从低速到30000rpm的超宽转速区间，充分满足监视保护装置在高速旋转机械场景下的标定与验证需求。

② 转速超稳，测试数据真实可信

高性能反馈元件配合高速矢量控制算法，稳态速度波动极小。振动、转速等监测信号不再被驱动端干扰“污染”，标定结果的可信度得到根本性提升。

③ 毫秒级动态响应，瞬态工况精准复现

IPM稀土永磁技术结合低惯量轻量化设计，转矩响应迅速。汽轮机甩负荷、急速升降速等极端瞬态过程，都能在测试台上被高保真还原，真正考验监视保护装置的快速响应与联锁能力。

④ 低振动、低噪声，从源头守护信号纯净

精密电磁优化与液冷恒温设计相结合，有效抑制电机本体的机械振动和热变形。对于振动传感器和位移传感器而言，这意味着更干净、更真实的采集环境。

⑤ 一体化匹配设计，长期运行稳定无忧

电机与驱动器出厂联合调校，系统兼容性和稳定性有保障。内置温度实时监控与多重保护机制，支持长时间连续不停机测试，维护成本极低，为核工业严苛的测试节奏提供坚实支撑。

04 场景延伸：不止核工业，高速测试的通用答案

森远达BTH1高速伺服系统的价值，并不局限于核工业这一个场景。任何对转速精度、动态响应和运行平稳性有高要求的旋转测试场景，都能从中获益：

• 高速主轴测试台：精密加工领域的主轴性能验证；
• 新能源装备测试：高速电机、空压机、飞轮储能等新兴领域的台架测试；

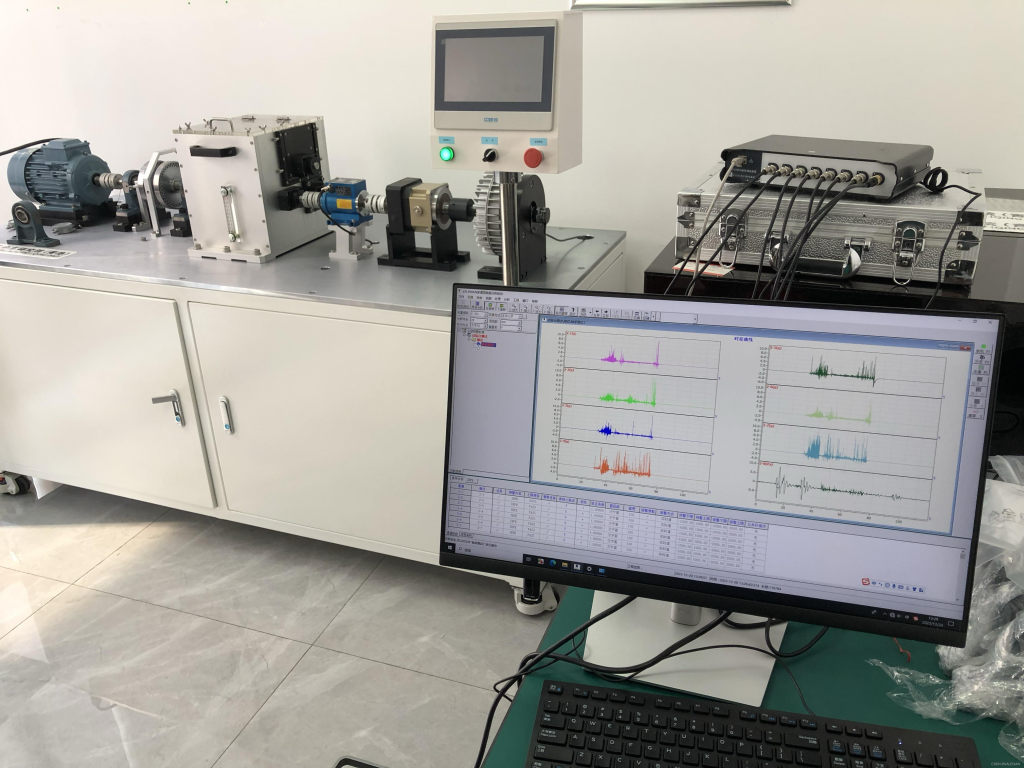

• 通用旋转机械标定：各类传感器、监视保护装置的高精度标定平台。

在每一个需要“转速稳、响应快、干扰小”的测试场景中，森远达高速伺服系统都提供了一种经过验证的可靠选择。

05 结语：以极致的转速控制，守护工业安全的底线

核工业对可靠性的追求，本质上是对每一个技术细节的极致打磨。森远达高速伺服系统能够在这样的场景中落地，不仅是一次产品的成功应用，更是对自身技术实力的一次严苛验证。

30000rpm，不只是转速数字。

它是监视保护装置标定数据可信的保障，是测试平台从“能用”走向“精准”的分水岭，更是森远达在高速伺服驱动领域持续深耕的技术注脚。

森远达，以高速伺服驱动技术，为高端装备检测筑牢坚实根基。

📩 合作咨询

如果您正在寻找高速测试台、精密旋转设备或特种驱动场景下的高性能伺服解决方案，欢迎与我们联系。

森远达技术团队可为您提供：

• 免费选型咨询，根据实际工况推荐最优驱动方案
• 高速电机定制服务，满足特殊转速、防护、冷却等个性化需求
• 样机测试支持，以实测数据验证性能表现

森远达——高速伺服驱动系统专业供应商，让每一转都在掌控之中。
